Comment ça marche un modem ?


Si vous ne savez pas à quoi sert un modem, je vous recommande de lire le document sur les fournisseurs d'accès d'abord.

Comme nous l'avons vu, un modem est capable de tranformer une suite de zéros et de uns en signal (son).

Imaginons que nous voulions transmettre les bits 011011.

Il y a plusieurs façon de moduler le signal pour représenter les 0 et 1.

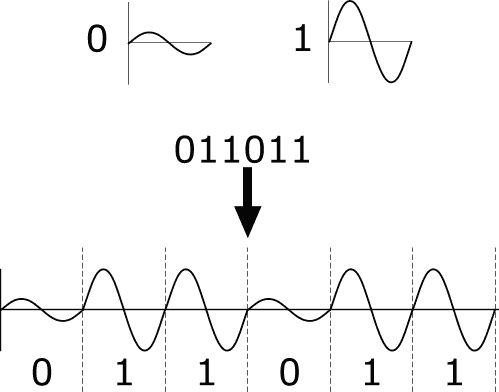

Modulation d'amplitude: on change l'amplitude (la force) du signal.

(GIF 7 ko)
Exemple de modulation d'amplitude

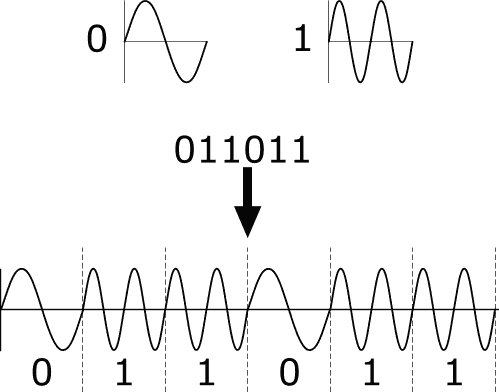

Modulation de fréquence: cette fois, on change la fréquence (la vitesse de battement) du signal.

(GIF 9 ko)
Exemple de modulation de fréquence

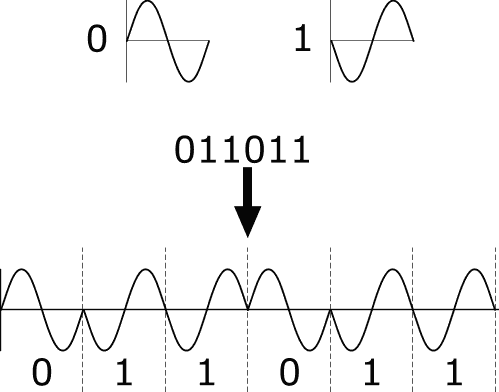

Modulation de phase: cette fois, on décale le signal dans le temps.

(GIF 7 ko)
Exemple de modulation de phase



Il y a des astuce qui permettent de faire encore mieux !

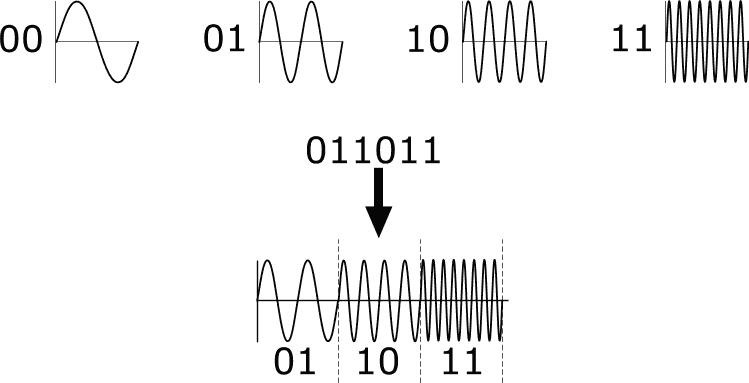

Par exemple en modulation de fréquence, nous avons utilisé seulement 2 fréquences différentes pour coder 0 et 1. On aurait pu utiliser 4 fréquences différentes pour coder 00, 01, 10 et 11:

(GIF 13 ko)
Exemple de modulation de fréquence à 4 états



Pour transmettre nos 6 bits, il nous a fallu 2 fois moins de temps qu'avec la modulation de fréquence précédente !

On peut également appliquer cette méthode à la modulation d'amplitude et de phase.

Vocabulaire (pour ceux qui veulent en savoir plus): Ci-dessus, nous avons donc utilisé 4 fréquences différentes pour coder 00, 01, 10 et 11. On dit que la modulation est quadrivalente. Au début, on avait utilisé seulement 2 fréquences : c'était une modulation bivalente.

La valence, c'est le nombre d'états différents que peut avoir un signal à un instant donné. Ces différents états peuvent être représentés par des fréquences différentes, des amplitudes différentes ou des phases différentes.

En 1 seconde, on peut donc moduler plusieurs états. Le nombre d'état différents par seconde s'appelle baud.

1 baud = 1 état de valence par seconde ; 9600 bauds = 9600 états de valence par seconde.

Les bauds ne sont donc pas forcément égaux aux bits/seconde !

Dans notre exemple ci dessus, si nous faisons nos 3 modulation en 1 seconde, nous sommes à 3 bauds.
Mais en 3 modulations, nous avons transmis 6 bits : nous sommes à 6 bits/seconde.

On peut même faire encore mieux : il est possible de faire à la fois des modulation d'amplitude, de fréquence et de phase !

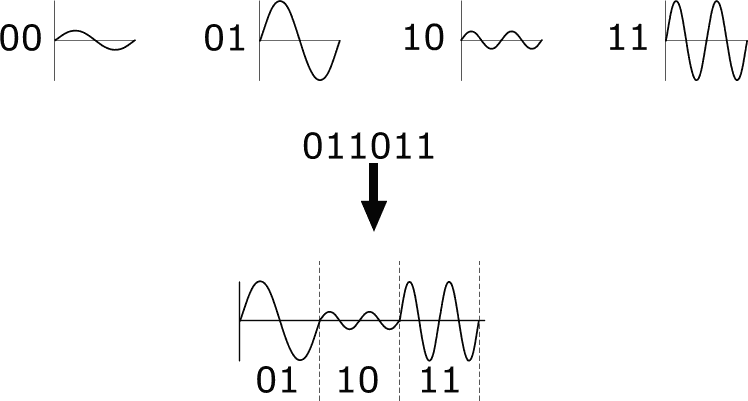

Par exemple avec la modulation de fréquence et d'amplitude en même temps:

(GIF 8 ko)
Exemple de modulation de fréquence et d'amplitude



Les modems (selon les normes) utilisent une ou plusieurs de ces modulations.

C'est ce qui vous permet d'avoir les vitesses de transmission des modems actuels.



Pour poursuivre:
